ベンリィ110 JA09 ~原付バイクのホーン(クラクション)交換~

BENLY110 JA09



原付バイクに付いているホーンの
「ビーーーーーーーー」
という音



どこかおもちゃっぽい・・・







なので、ホーンを変えることにしました!!









スポンサーリンク

ホーン購入



ホーンの種類はいろいろあって
・音色
・音量
・メーカー
など好みがあると思います。



とりあえず、

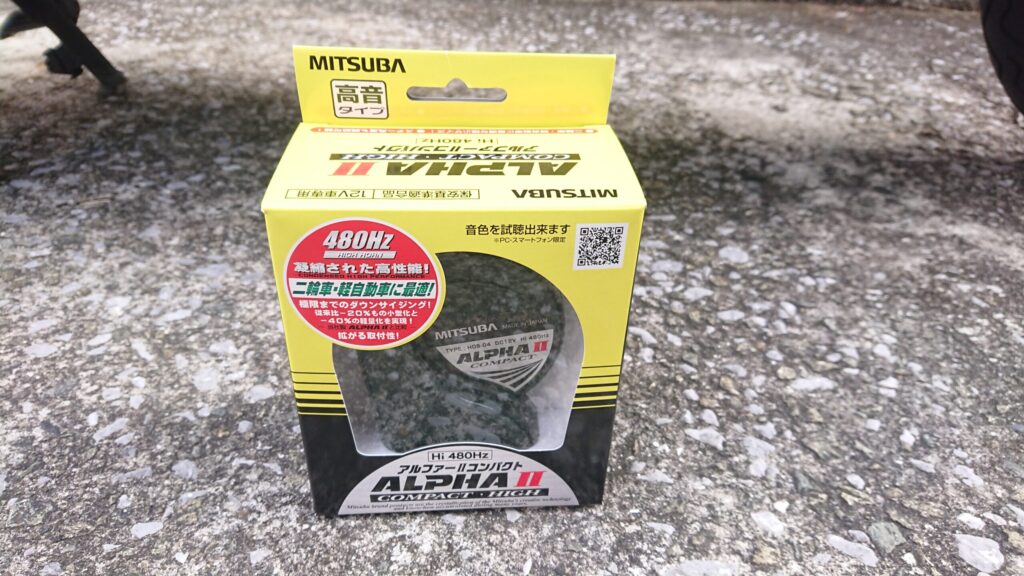

それっぽいものをバイクパーツショップ購入
(音はQRコードをスマホで読み込んで確認できます)

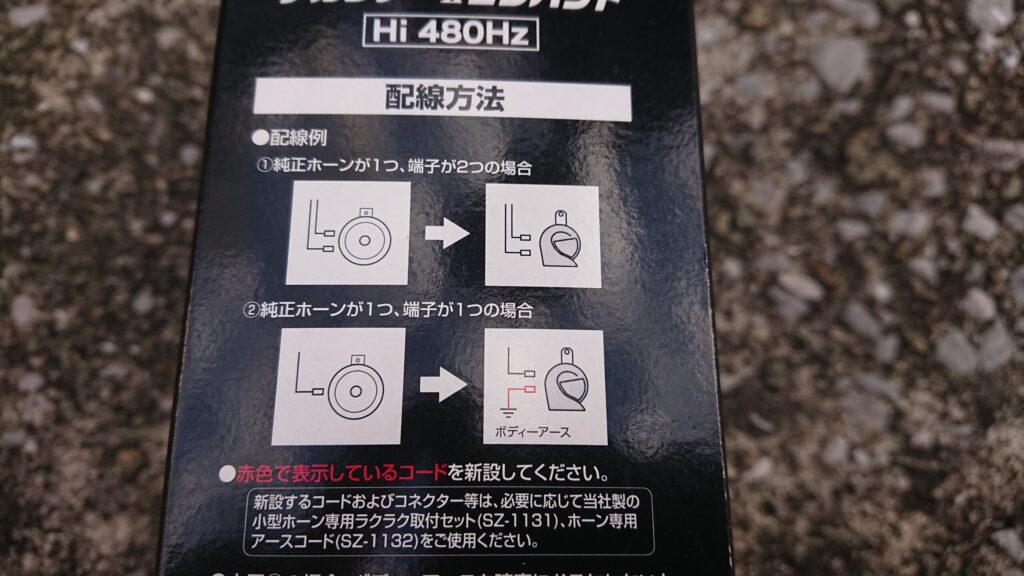

↑商品の種類で、コネクターの位置が左右違うものがあります。

どちらのほうが良いかを確認してから購入しましょう

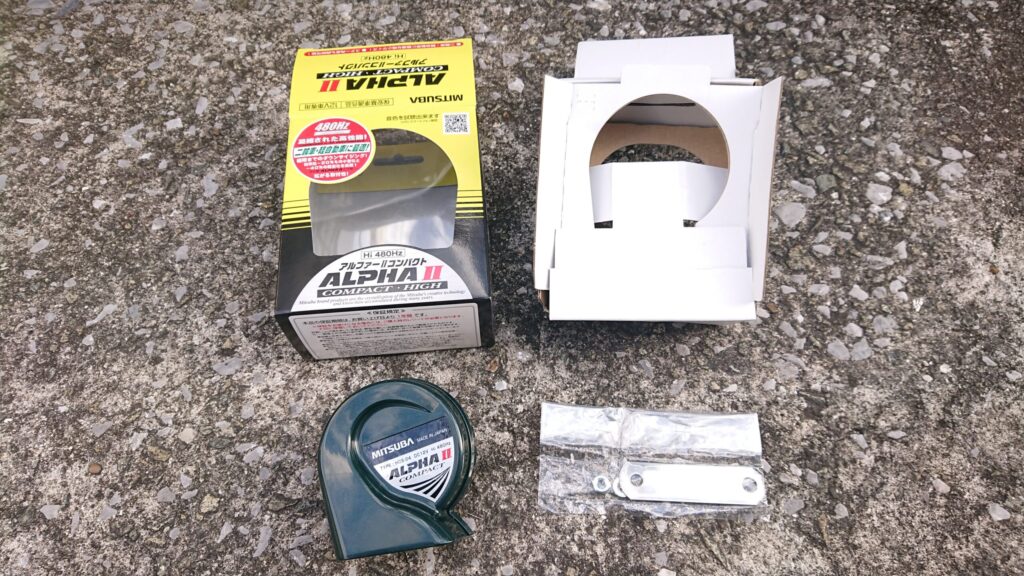

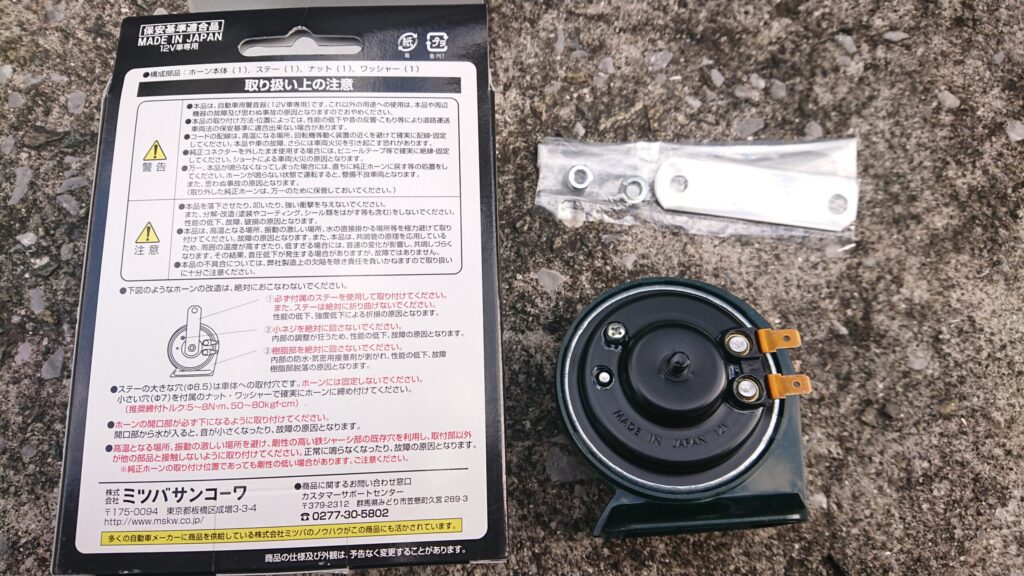

開封してみると、中に入っていたのはコレ

ホーン・取り付けステー





ホーンの裏側を見るとコネクターがあり、
配線などは、コネクターを抜いて差し込むだけだと思われます。



取り付けは簡単にできそうです





問題は、この巻貝がカバーの中に入るかどうか?

ですよね





ホーンの位置を確認



車体をバラす前に、

どこにホーンが収納されているのか?

どこをバラせばいいのか?

を確認しておきましょう

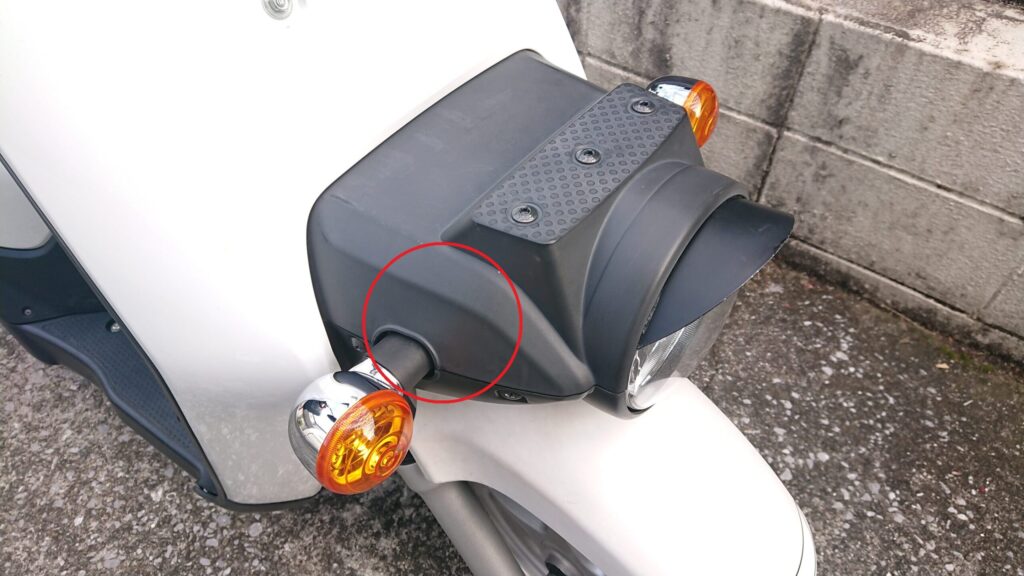

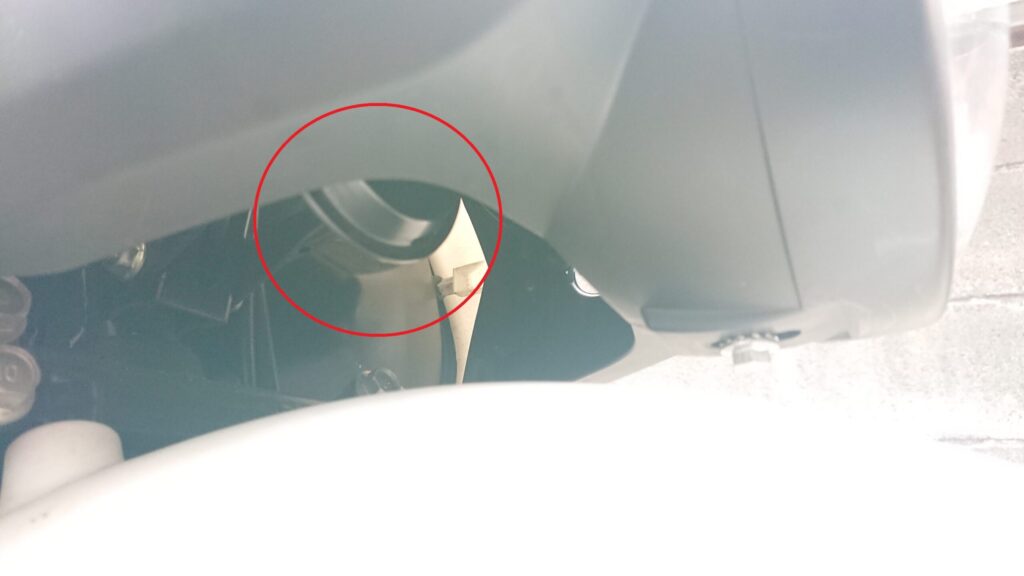

ホーンは、ヘッドライトカバーの中に入っています。



下からのぞくとちょっと見えます。



という事は、

ヘッドライトカバーの下部分だけ外せば、ホーンが出てきそうですね。





では、早速取り付け作業に入っていきましょう!





周辺パーツを外す





まずは黒いカバー(ヘッドライトカバー)の下部分を外します

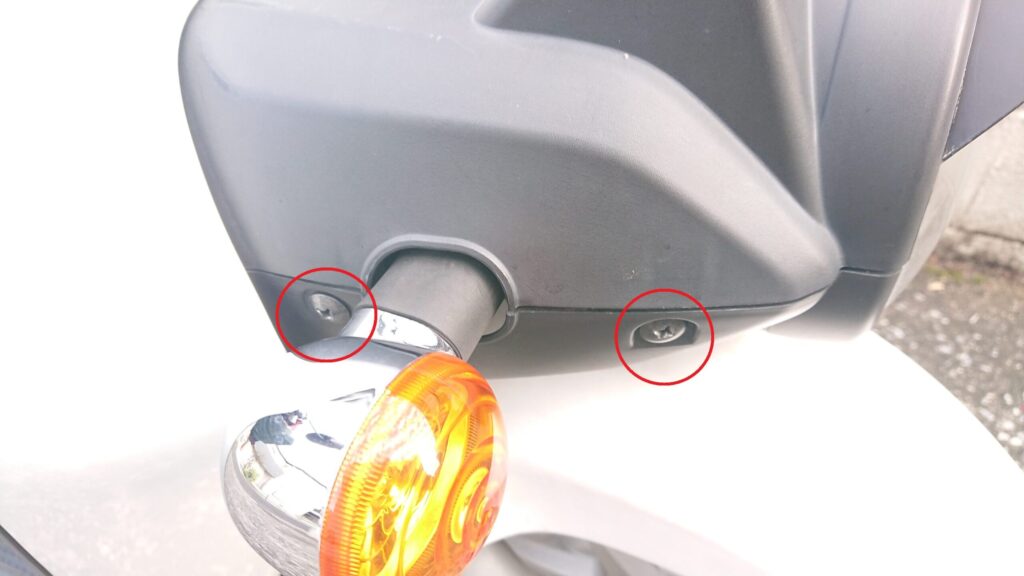

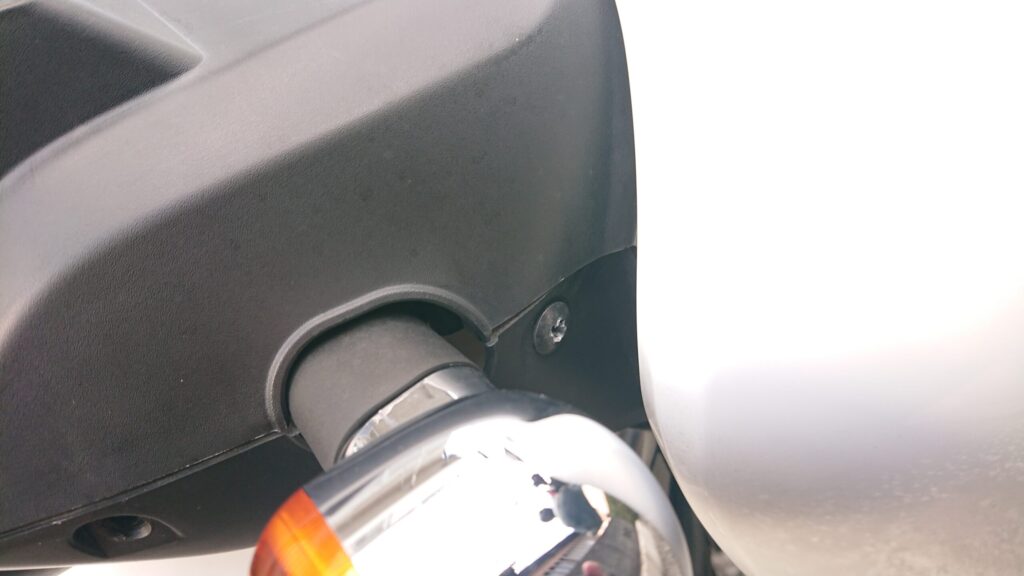

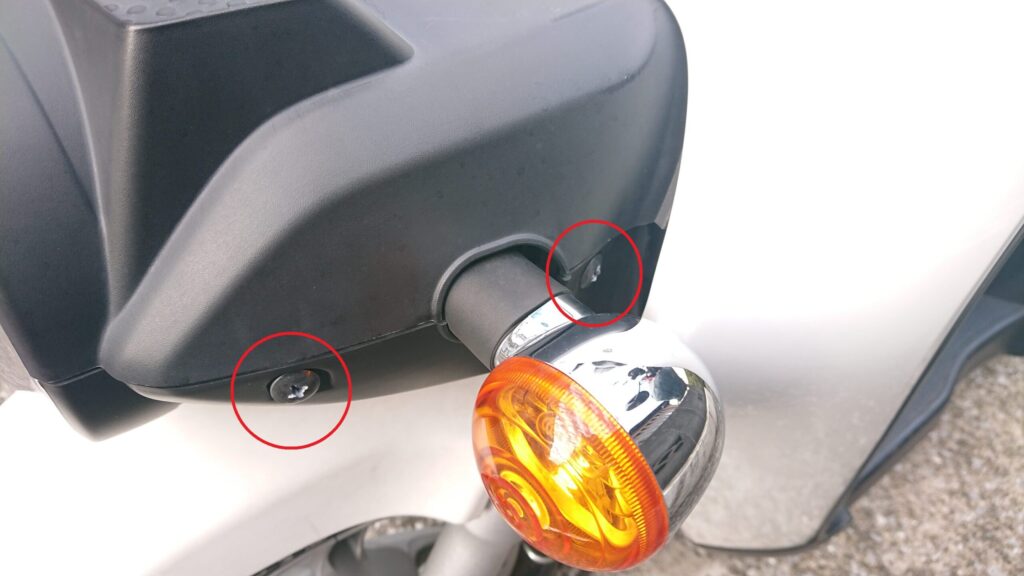

側面のプラスネジ×4本



進行方向左後ろの1本が取れないけど
まぁいいでしょう



ホーンは右側に付いているので、

側が取れれば問題ありません!

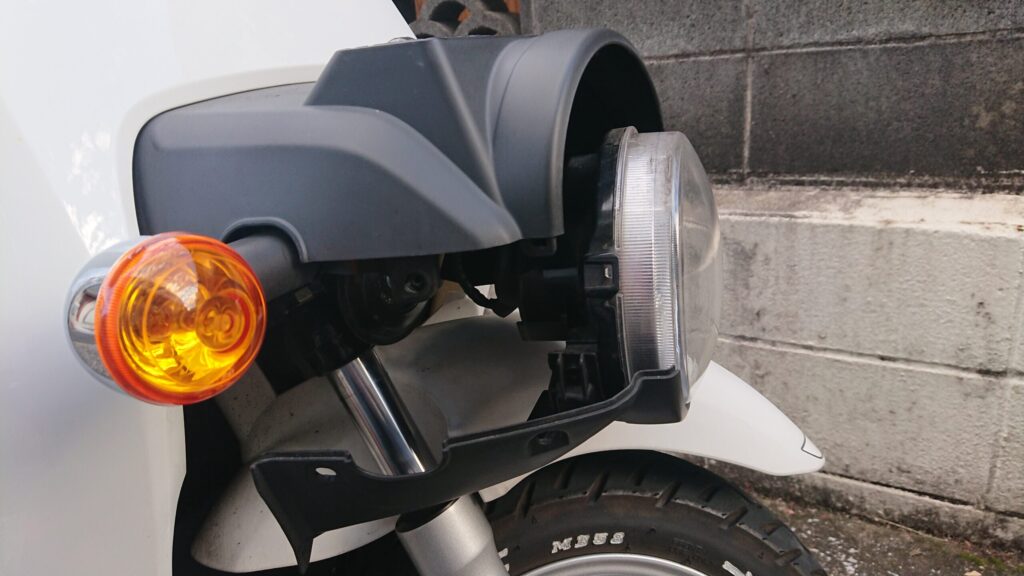

ネジが取れたら、バコッと外します。





後ろのネジの下に爪があるので、

そこを引っ張る感じでやるとうまく剥がれます。

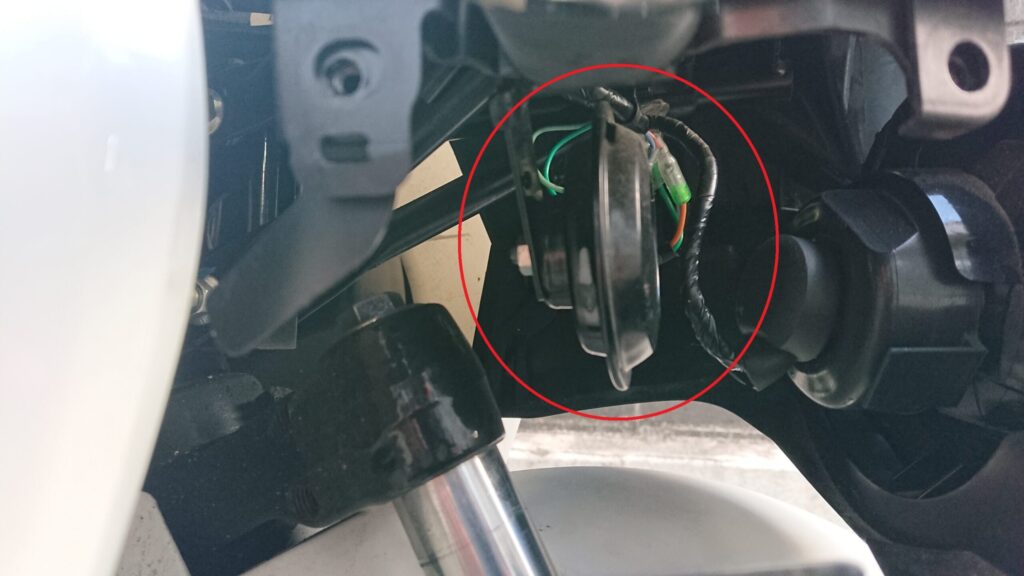

ホーンが出てきました!





既存のホーンを外す

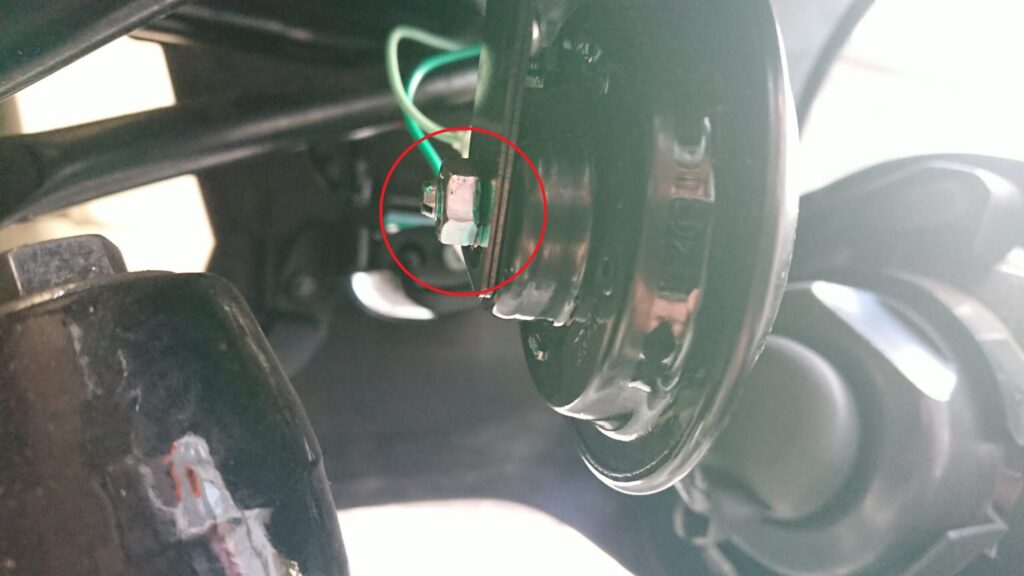

裏側を見るとナットで止まっているだけですね。

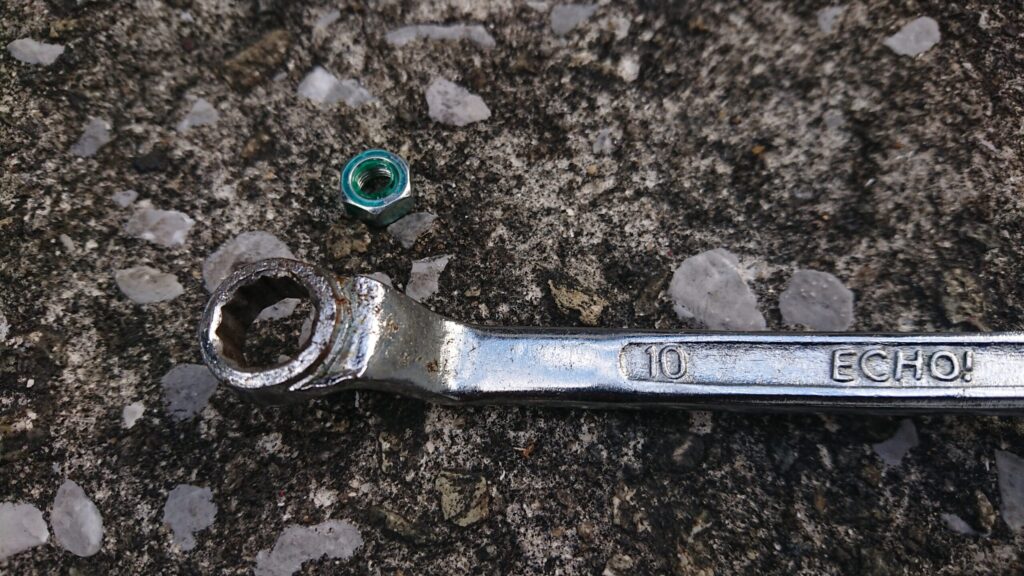

10mmのナット





取れました。

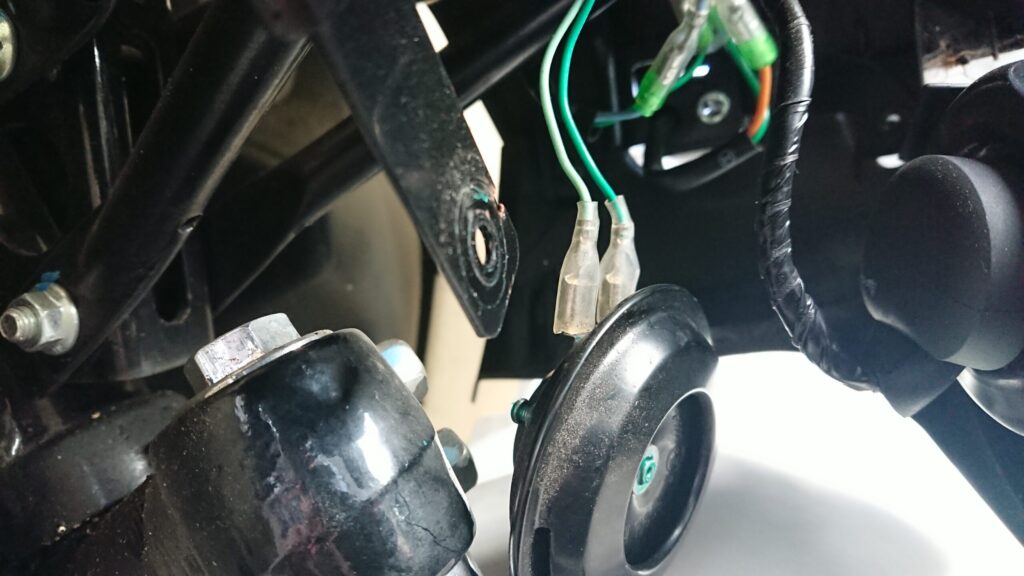

コネクターが2本繋がっているので、これも外します。

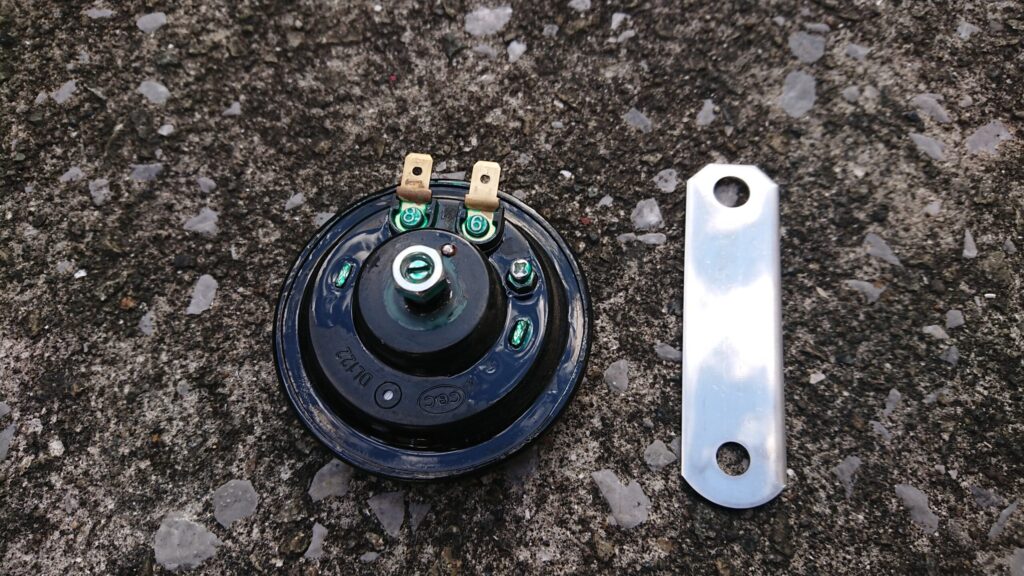

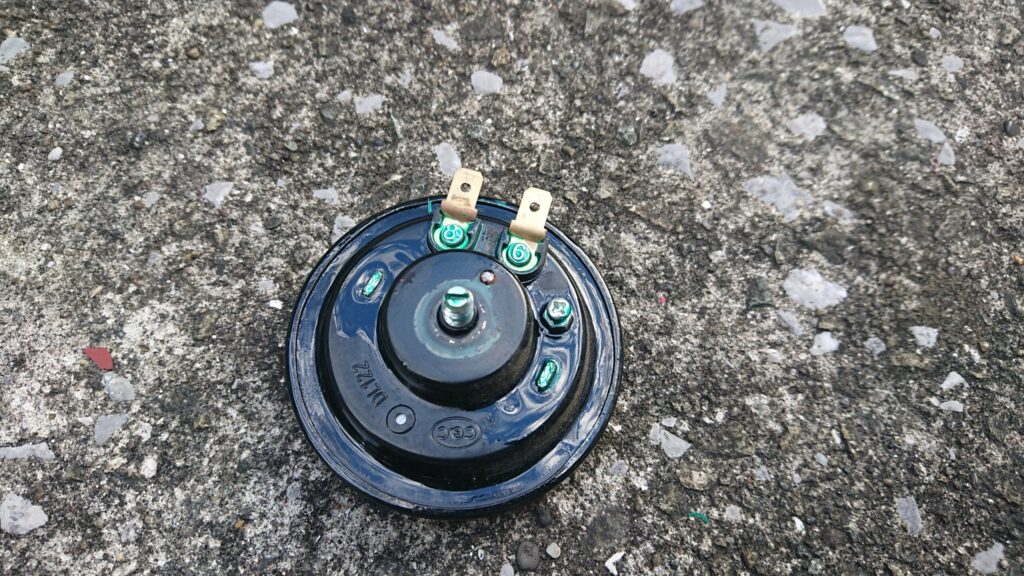

はじめから付いていたホーンが取れました。



車体にうまく収まるように、コンパクトな大きさになっています。

そう考えると、音が小さいのも否めない気がしますね。





新品の組み込み



新品を繋げてみましょう!



とりあえず

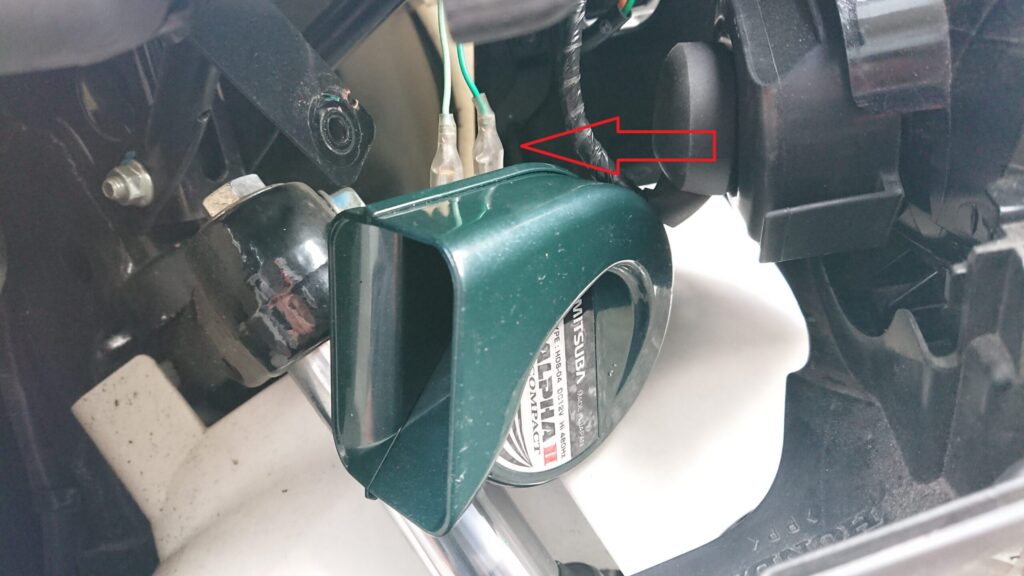

コネクターを差し込んで、鳴るかどうか試してみます。

「ファ!」

いい音で鳴りました!





では、ステーに固定していきます。



付属のスターがあるのですが
面倒なので、もともと付いていたものに付ける事にします。





本当なら
雨が入らないように、ラッパの口を下向きにしたほうがいいと思うのですが・・・
配線の関係上、横向きにしかなりません。

まぁ、カバー内部だしそこまで雨も入らないでしょう



繰り返しになりますが、

ネット購入画面での商品詳細ページを見ると

コネクト位置が左右違うものがあるみたいです

(おそらく車に取り付ける場合の左右用)

取り付け場所によってコネクタの左右どちらが良いかを考えれば良かったです。

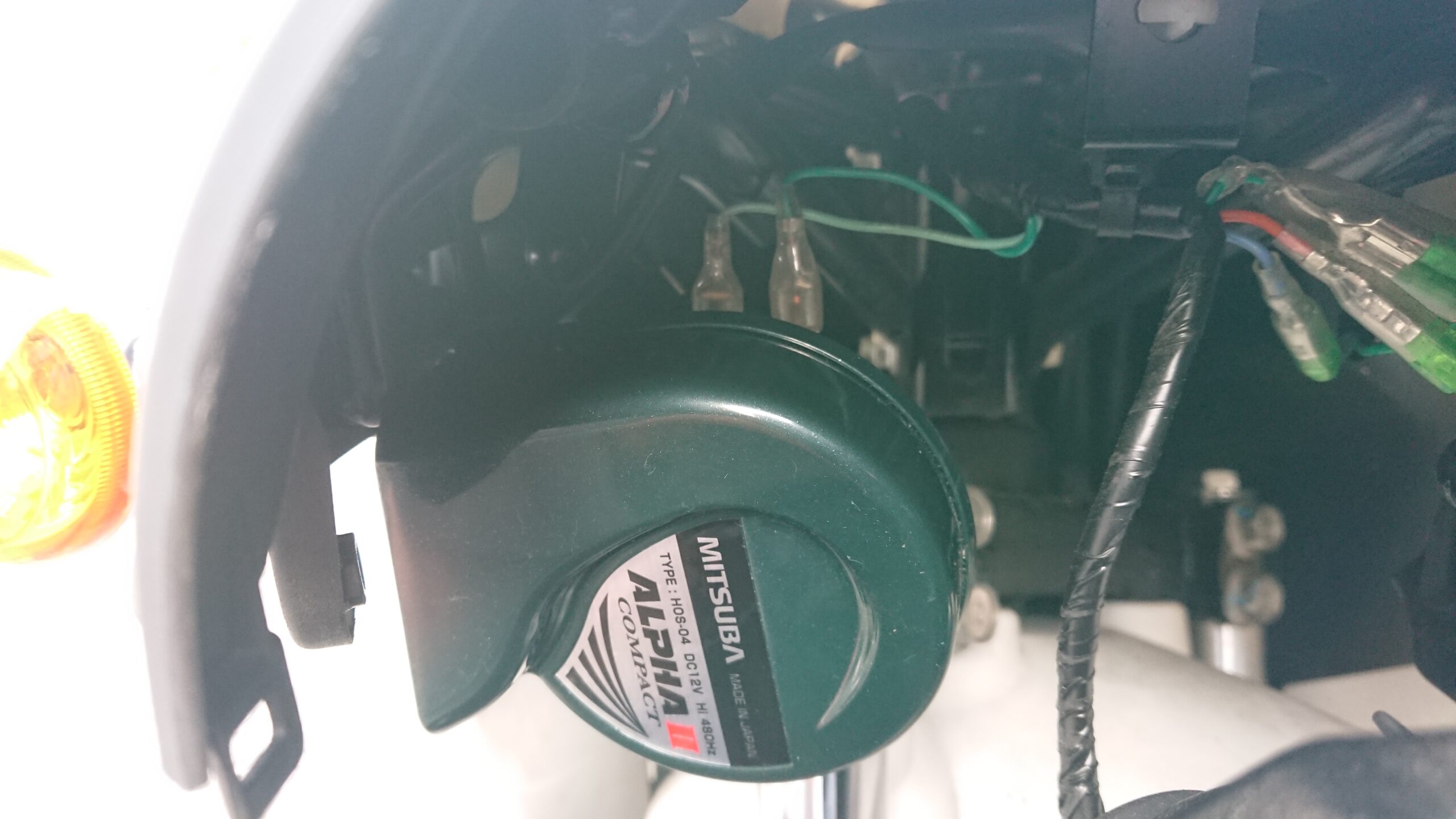

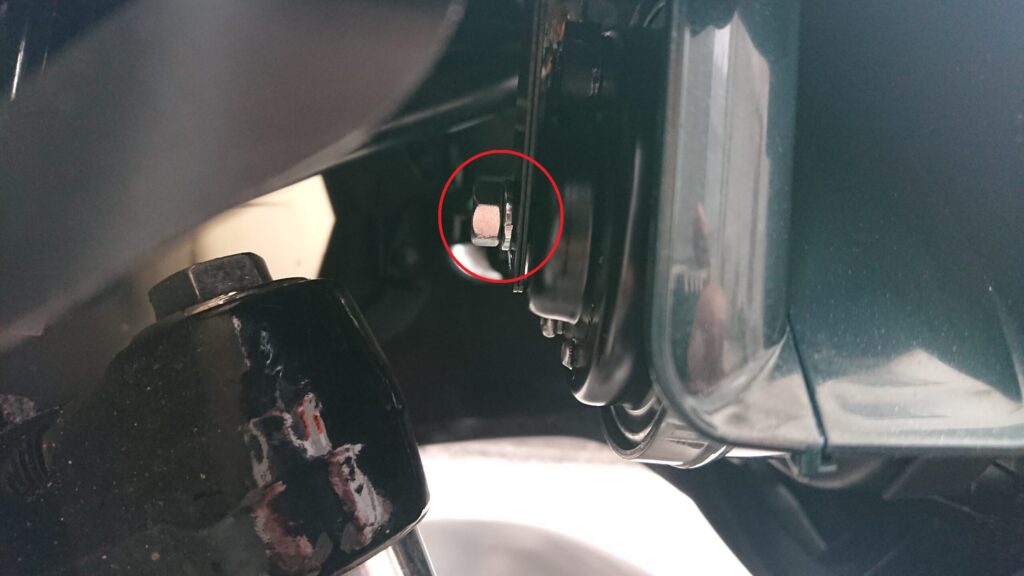

新品に付属していた10mmナット・ワッシャーで固定

この時点で、カバーからはみ出していないので
カバー内には収まりそうです。







周辺パーツの組み込み



黒いカバーの下部分をバコッとはめ込んでみると、問題なく入りました!
ホーンの大きさ的に、ちゃんと内部に収まったようです。





外したカバーのプラスネジを組み込みます。



カバーが歪んでいてプラスネジが入りにくい場合があります。
1本ずつ順番締めずに
まずは全体を仮止めしてから本締めをするようにしましょう。
それでも入りにくい時は、カバーを叩いて形を整えると入りやすくなります。









カバーのネジを全部締めたら

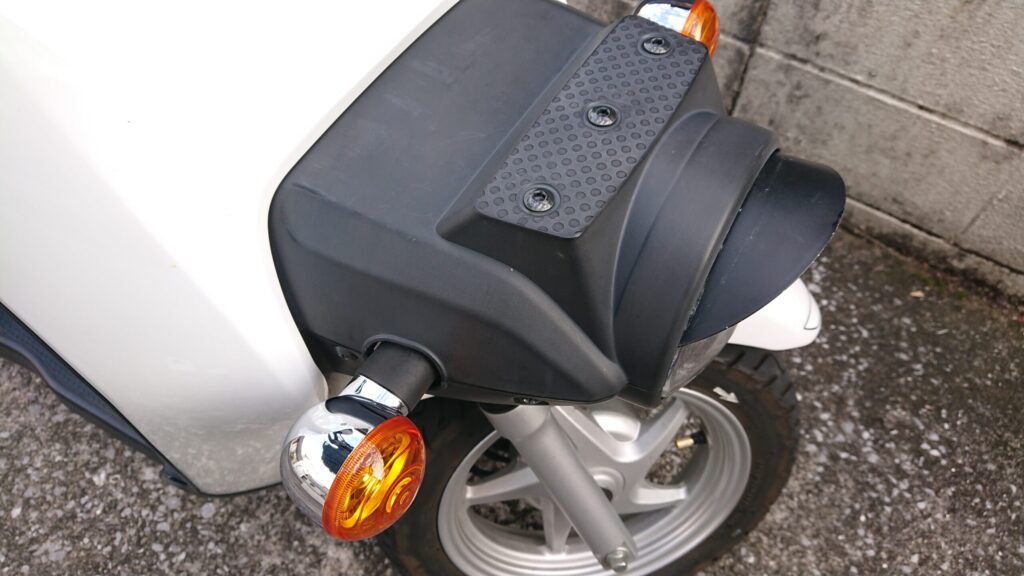

完成です!!













外した純正のホーンと今回使わなかったステーは

何かあった時のために、捨てずに取っておきましょう!







試乗



ラッパの口がカバーの内側でふさがれているので、
なんとなく、こもったような音になってしまいました。



そのままだと「ファ!!」って鳴るところが
「ポ!!」って感じの音です。



音量もやや抑え気味かな?



とはいえ、
個人的には悪くないと思います。
